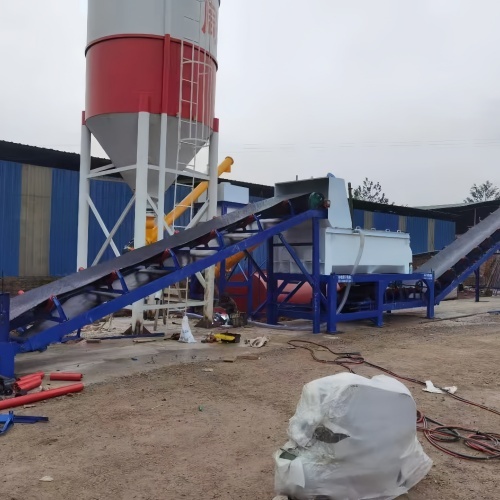

Dans la construction d’infrastructures à grande échelle,usines de mélange de sols stabiliséssont des équipements essentiels pour garantir la qualité et l'avancement des projets. Avec une capacité de production robuste allant jusqu'à 400 tonnes/heure,Centrale de mélange de sol stabilisé WBZ400C'est un choix idéal pour les projets de grande envergure, tels que les autoroutes et les installations industrielles. Cet article propose une analyse approfondie des caractéristiques du WBZ400.configurationcaractéristiques, besoins en énergie et considérations de sélection de transformateur, fournissant une référence professionnelle pour votre investissement en équipement.
I. Analyse de la configuration du noyau de l'usine de mélange de sols stabilisés WBZ400
L'usine de mélange de sol stabilisé WBZ400 utilise une conception modulaire avancée, avec divers systèmes fonctionnant en tandem pour assurer une capacité de production efficace et stable.
1. Système d'approvisionnement en agrégats
- Système de dosage : 4 à 5 silos indépendants, chacun d'une capacité ≥ 15 mètres cubes
- Système de transport : Convoyeur à bande robuste, largeur 800 mm, avec une capacité de transport allant jusqu'à 450 tonnes/heure
- Appareil de mesure : Balance électronique de haute précision, précision de mesure ±1,5%
2. Système de mélange
- Unité de mélange : Mélangeur continu forcé à deux arbres de grande capacité
- Capacité de mélange : 400 tonnes/heure
3. Système d'alimentation en poudre
- Système de stockage : Grand silo à ciment de 100 tonnes
- Equipement de transport : Convoyeur à vis de grand diamètre de 273 mm, d'une capacité de transport de 80 tonnes/heure
- Précision de mesure : ± 0,5 %
4. Système d'alimentation en liquide
- Système d'approvisionnement en eau : Grand réservoir d'eau de 8 mètres cubes, pompe à eau à haut débit (30 mètres cubes/heure)
- Système d'additifs : Système d'alimentation en additifs multicanaux en option
- Précision de mesure : ± 0,5 %
5. Système de contrôle
- Noyau de contrôle : PLC de qualité industrielle + contrôle double système par ordinateur industriel
- Interface Homme-Machine : écran couleur 19 pouces, affichage en temps réel des données de production
- Fonctions intelligentes : Stockage de recettes, diagnostic des pannes, surveillance à distance, rapports de production
6. Système de protection de l'environnement
- Dépoussiérage : Dépoussiéreur à sac à impulsion haute efficacité, efficacité d'élimination de la poussière ≥ 99,8 %
II. Explication détaillée des exigences d'alimentation du WBZ400
La puissance totale requise par le WBZ400 est un facteur clé dans le choix de l'équipement et la conception de l'alimentation. La principale source de consommation d'énergie de l'ensemble du poste de travail provient des moteurs de chaque système.
Consommation d'énergie des touches :
- Moteur de l'unité principale de mélange : 55 kW (entraînement à double moteur)
- Moteur de convoyeur à bande incliné : 22 kW
- Moteur de convoyeur à bande plate : 18,5 kW
- Moteur du convoyeur à vis à poudre : 2 x 7,5 kW
- Compresseur d'air : 4 kW
- Ventilateur de dépoussiérage : 1,5 kW
- Pompe à eau et équipement auxiliaire : 3 kW
La puissance totale installée de la centrale de mélange de sol stabilisé WBZ400 est généralement de 119 kW, en fonction de la configuration sélectionnée et de laéquipement fabricantla conception de.
III. Guide de sélection de la capacité du transformateur
Le choix d'une capacité de transformateur appropriée est crucial pour garantir un fonctionnement stable du WBZ400. Un sous-dimensionnement peut entraîner une panne ou un dysfonctionnement de l'équipement, tandis qu'un surdimensionnement gaspille des ressources et augmente les coûts d'exploitation.
La formule de calcul de sélection est la suivante :
Capacité du transformateur (kVA) ≥ (Puissance totale installée × Facteur de demande Kx) / Facteur de puissance cosφ
Explication de la valeur du paramètre :
- Puissance totale installée : 119 kW
- Facteur de demande Kx : 0,65 - 0,75 (valeur recommandée 0,7)
- Facteur de puissance cosφ : 0,80 - 0,85 (valeur recommandée 0,83)
Sur la base de la formule et des paramètres ci-dessus, lele résultat du calcul est :
Capacité du transformateur ≥ (119 × 0,7) / 0,83 ≈ 100,36 kVA
Sur la base des normes de capacité nominale du transformateur, un transformateur de 150 kVA est recommandé.
Recommandations de sélection :
1. Marge de réserve : il est recommandé d’ajouter une marge de capacité de 20 à 30 % au calcul.
2. Tenez compte du courant de démarrage : les gros moteurs ont des courants de démarrage élevés, ce qui nécessite une capacité de transformateur suffisante.
3. Facteurs environnementaux : les températures élevées peuvent affecter la puissance de sortie du transformateur, la capacité doit donc être augmentée de manière appropriée.
4. Développement futur : Envisager l’ajout potentiel d’équipements électriques.
IV. Aperçu des performances du WBZ400
projet | Indicateurs de paramètres | Caractéristiques techniques |
Productivité théorique | 400t/h | Agitation continue, rendement stable |
Pouvoir d'agitation | 55 kW | Force puissante |
Types de sable et de gravier | 4-5individuel | Peut traiter une variété de matériaux de sable et de gravier en même temps |
Capacité d'un seul entrepôt | ≥10m³ | Assurer une production continue |
Largeur du convoyeur à bande | 800 mm | Transport de gros débits |
silo à ciment | 100T | Stockage de masse |
Convoyeur à vis | 273 | Conception de grand diamètre, efficacité de transport élevée |
Puissance totale | 119 kW | Varie selon la configuration |
Poids total de l'équipement | ≈20tonne | Structure stable et fonctionnement fluide |
Surface au sol | Environ 45 mètres x 15 mètres | Disposition sur une seule rangée, gain de place |
V. Recommandations d'achat et d'utilisation
1. Sélectionnez la configuration en fonction des exigences du projet
- Sélectionnez la configuration appropriée en fonction de l'échelle du projet
- Sélectionner l'équipement approprié en fonction des propriétés des matériaux
- Sélectionnez le niveau de dépoussiérage en fonction des exigences environnementales
2. Considérations relatives à l'alimentation électrique
- Planifier le plan d'alimentation électrique à l'avance
- S'assurer que la capacité du réseau répond aux exigences
- Envisager une solution d'alimentation de secours
3. Installation et maintenance
- Confiez l'installation et la mise en service à une équipe de professionnels
- Mettre en place un système de maintenance complet
- Vérifier régulièrement l'état du système électrique
4. Formation des opérateurs
- Assurer une formation complète des opérateurs
- Comprendre les caractéristiques de performance de l'équipement
- Apprendre les méthodes de dépannage
VI. Résumé
La centrale de malaxage de sol stabilisé WBZ400 offre une capacité de production élevée, des systèmes de dosage précis et des performances fiables, ce qui en fait un choix idéal pour les projets de grande envergure. Une configuration optimale, une puissance adaptée et un transformateur adapté sont essentiels pour garantir des performances optimales de l'équipement. Nous vous recommandons de bien comprendre les caractéristiques de l'équipement avant l'achat et de sélectionner la configuration la plus adaptée aux besoins réels de votre projet.
Veuillez contacterMachines Tongxinéquipe technique professionnelle pour des options de configuration détaillées du WBZ400 et des recommandations de support d'alimentation !
