Комплексный анализ системы электропитания бетоносмесительного завода HZS60: руководство по конфигурации электропитания и выбору трансформатора

Энергосистемабетоносмесительный заводявляется его основным источником энергии, а научно обоснованная и рациональная конфигурация питания имеет ключевое значение для обеспечения эффективности производства и экономических выгод.

В качестве основного оборудования для мелкосерийного производства товарного бетона,Бетоносмесительная установка HZS60Требуется продуманная конфигурация системы электропитания, что критически важно для эффективности производства и эксплуатационных расходов. В данной статье подробно анализируются требования к электропитанию, конфигурация системы электропитания и выбор трансформатора для бетоносмесительного завода HZS60, что является профессиональным справочником для компаний, занимающихся коммерческим бетоном.

I. Обзор бетоносмесительного завода HZS60

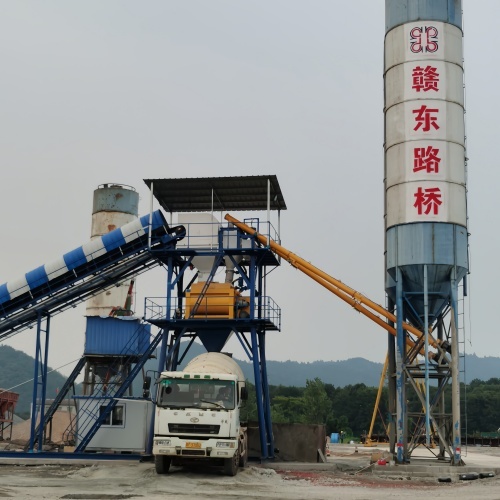

Бетоносмесительная установка HZS60 — это полностью автоматизированная комплексная система смешивания бетона с теоретической производительностью 60 кубометров в час, способная удовлетворить потребности в бетоне строительных объектов среднего размера. Установка состоит из смесительной системы, системы дозирования, системы транспортировки и системы управления. Модульная конструкция обеспечивает быстрый монтаж и ввод в эксплуатацию.

II. Подробное описание конфигурации мощности бетоносмесительного завода HZS60

Понимание силыконфигурацияРасчет мощности бетоносмесительного узла имеет основополагающее значение для проектирования системы электропитания. Ниже представлено распределение мощности каждой системы бетоносмесительного узла HZS60:

1. Общая установленная мощность

На основеоборудованиеОбщая установленная мощность бетоносмесительного узла HZS60 составляет приблизительно 110 киловатт (кВт). Эта величина включает в себя суммарную мощность всего электрооборудования установки и является важным фактором при выборе трансформатора.

2. Распределение мощности по системе

- Главный микшер: JS1000бетономешалка, оснащенный двигателем смешивания, водяным насосом и двигателем насоса добавки, общей мощностью около 43 кВт.

- Система транспортировки: включает ленточные конвейеры ивинтовые конвейерыМощность двигателя шнекового конвейера составляет около 11 кВт, мощность двигателя наклонного ременного конвейера — около 22 кВт, а мощность двигателя плоского ременного конвейера — около 7,5 кВт.

- Воздушная система: Мощность двигателя воздушного компрессора составляет около 7,5 кВт.

- Вспомогательная система: включает двигатель пылеудаления (приблизительно 1,5 кВт) и другое вспомогательное оборудование.

3. Анализ фактического потребления энергии

Бетоносмесительная установка HZS60 потребляет около 110 киловатт-часов (кВт·ч) электроэнергии в час. Обратите внимание, что фактическое энергопотребление может варьироваться в зависимости от таких факторов, как интенсивность производства, состояние оборудования и уровень технического обслуживания. По сравнению с другими бетоносмесительными установками малого и среднего размера, энергопотребление HZS60 умеренное:

Таблица: Сравнение энергопотребления различных моделей бетоносмесительных установок

III. Руководство по выбору трансформатора

Трансформатор — это ядро ​​системы электропитания бетоносмесительного завода. Правильный выбор трансформатора имеет решающее значение для обеспечения стабильного производства и снижения эксплуатационных расходов.

1. Расчет мощности трансформатора

Бетонный завод HZS60 рекомендуется оснастить трансформатором мощностью 150–200 кВт. Методика расчета мощности трансформатора следующая:

Согласно «Руководству по проектированию электроэнергетики», мощность трансформатора следует выбирать исходя из расчётной нагрузки. Для одного трансформатора, обеспечивающего стабильную подачу электроэнергии, коэффициент загрузки обычно составляет около 85%. Формула расчёта:

β = S / Se

Где:

-- β: Коэффициент нагрузки (обычно 80–90 %)

-- S: Расчетная мощность нагрузки (кВА)

-- См.: Мощность трансформатора (кВА)

Для бетоносмесительного узла HZS60 расчётная мощность составляет около 105 кВт. При коэффициенте мощности 0,8 полная мощность составляет:

S = P/cosφ = 105/0,8 = 131,25 кВА

При коэффициенте нагрузки 85% мощность трансформатора должна быть:

Se = S/β = 131,25/0,85 ≈ 154,4 кВА

Кроме того, необходимо предусмотреть запас на случай переходного повышения напряжения во время запуска. Как правило, безопасное значение напряжения должно быть на 30–50% выше общей мощности. Поэтому целесообразно использовать трансформатор мощностью 150–200 кВА.

2. Факторы, влияющие на выбор трансформатора

-- Уровень напряжения: для бетоносмесительных установок требуется трехфазный четырехпроводной или трехфазный пятипроводной источник питания напряжением 380 В, частотой 50 Гц.

-- Место установки: Расстояние между трансформатором и бетоносмесительным заводом не должно быть слишком большим, чтобы минимизировать потери в линии.

-- Характеристики нагрузки: Учитывая высокий пусковой ток двигателя бетоносмесительного узла, увеличьте запас мощности соответствующим образом.

-- Условия окружающей среды: учитывайте влияние местной температуры окружающей среды, высоты над уровнем моря и других факторов на работу трансформатора.

IV. Выбор кабеля и конфигурация системы распределения электроэнергии

1. Выбор сечения кабеля

Для бетоносмесительной установки HZS60 общей установленной мощностью около 110 кВт рекомендуется использовать медный кабель сечением 50 мм². При выборе кабеля следует учитывать следующие факторы:поперечное сечение:

- Номинальная токовая нагрузка

- Падение напряжения в сети

- Термическая устойчивость к короткому замыканию

- Механическая прочность

2. Устройства защиты системы распределения электроэнергии

Система распределения электроэнергии бетоносмесительного завода должна быть оснащена соответствующими защитными устройствами, в том числе:

- Автоматические выключатели: обеспечивают защиту от короткого замыкания, защиту от перегрузки, защиту от утечек и функции изоляции.

- Контакторы: выбираются в зависимости от номинального тока и напряжения двигателя.

- Предохранители: обеспечивают защиту от перегрузки по току и короткого замыкания.

- Трансформаторы тока: используются для определения уровня тока и работают совместно с измерительными и защитными устройствами.

V. Мероприятия по энергосбережению и оптимизации эксплуатации

Снижение энергопотребления бетоносмесительного завода может значительно повысить экономическую эффективность. Ниже приведены некоторые эффективные меры по энергосбережению:

1. Рациональное планирование производства:Избегайте частых запусков и остановок оборудования и сократите время простоя.

2. Регулярное техническое обслуживание оборудования:Поддерживайте оборудование в хорошем рабочем состоянии и снижайте потери на трение.

3. Оптимизировать параметры процесса:Оптимизируйте время смешивания и скорость транспортировки, чтобы избежать чрезмерного потребления энергии.

4. Используйте энергосберегающее оборудование:Выбирайте высокоэффективные двигатели и энергосберегающие трансформаторы, чтобы сократить базовое потребление энергии.

VI. Меры предосторожности при безопасном использовании электроэнергии

Обеспечение безопасного использования электроэнергии на бетоносмесительном заводе является важнейшим аспектом управления производством. Необходимо отметить следующие ключевые моменты:

1. Заземление:Все электрооборудование должно иметь надежное заземление.

2. Защита от молний:На подстанциях и в распределительных помещениях должны быть установлены устройства молниезащиты.

3. Изоляция:Регулярно проверяйте состояние изоляции кабелей и оборудования.

4. Стандарты эксплуатации:Операторы должны пройти профессиональную подготовку и соблюдать правила безопасной эксплуатации.

5. Аварийная остановка:Обеспечьте наличие хорошо заметной и легкодоступной кнопки аварийной остановки.

Проектирование системы электропитания бетоносмесительного узла HZS60 — это комплексный проект, требующий всестороннего учета таких факторов, как характеристики мощности оборудования, эксплуатационные характеристики и условия на площадке. Правильный расчет мощности трансформатора имеет решающее значение для обеспечения эффективной и стабильной работы установки. Выбор трансформатора мощностью 150–200 кВА, оснащенного соответствующими кабелями и защитными устройствами, позволяет удовлетворить производственные потребности и обеспечить экономичную и эффективную работу. Перед строительством бетоносмесительного узла рекомендуется проконсультироваться сМашиностроение Тунсиньпрофессиональные инженеры-электрики для детального проектирования и расчетов, обеспечивающих наилучшую конфигурацию энергосистемы.

Благодаря разумной конструкции энергосистемы и управлению эксплуатацией бетоносмесительная установка HZS60 способна обеспечить предприятия стабильной и эффективной производственной мощностью, одновременно играя важную роль в снижении эксплуатационных расходов и повышении конкурентоспособности на рынке.
